Surse în comutaţie pentru încărcarea bateriilor de acumulatoare de pe locomotive si automotoare
SIBA 230/170V;110V;72Vcc
Prezentare:
Sursă fixă, asigură încărcarea şi menţinerea în stare încărcată a bateriilor de acumulatoare ce echipează vehiculele feroviare, când acestea staționează în depou o perioadă mai lungă.
Se montează lângă instalaţia electrică de menţinere caldă a locomotivei (IEMC) sau în blocul aparatelor de pe locomotivă sau automotor.
Alimentarea se face de la reţeaua electrică monofazată 230V, 50-60 Hz ce poate fi preluată de la placa de borne pentru alimentarea IEMC cu tensiunea 3x400 Vca+ N sau separat de la o priza exterioara de 230V c.a.
Model
SIBA 230/24-10
SIBA 230/170-8
SIBA 230/110-9
Tensiunea de alimentare:
230 Vca ± 10%; accidental: -15%
Frecvenţa tensiunii de alimentare:
50 Hz/60 Hz ± 5 Hz
Tensiunea nominală a bateriei:
24 Vcc
144 Vcc
96 Vcc
Curentul maxim de încărcare:
10 A ± 5%
8 A ± 5%
9 A ± 5%
Tensiune maxima de ieşire:
28,5 Vcc ± 2%
170 Vcc ± 2%
110 Vcc ± 2%
Gama temperaturii de funcţionare:
– 25 °C … + 50 °C
– 25 °C … + 50 °C
– 25 °C … + 50 °C
Caracteristica de încărcare:
UI constant
UI constant
UI constant
Protejat la scurtcircuit (ieşire):
Da
Da
Da
Gradul de protecţie:
IP 21
IP 21
IP 21
Dimensiuni de gabarit (hxlxL):
250 x 117 x 134 mm
250 x 170 x 180 mm
250 x 170 x 180 mm
Tipul utilizării:
Feroviar
Feroviar
Feroviar
SIBA 230/72-10
SIBA 230/12-10/20
Tensiunea de alimentare:
230 Vca ± 10%; accidental: -15%
Frecvenţa tensiunii de alimentare:
50 Hz/60 Hz ± 5 Hz
Tensiunea nominală a bateriei:
72 Vcc
12 Vcc
Curentul maxim de încărcare:
10 A ± 5%
10 A/20 A ± 5%
Tensiune maxima de ieşire:
85 Vcc ± 2%
14,4 Vcc ± 2%
Gama temperaturii de funcţionare:
– 25 °C … + 50 °C
– 25 °C … + 50 °C
Caracteristica de încărcare:
UI constant
UI constant
Protejat la scurtcircuit (ieşire):
Da
Da
Gradul de protecţie:
IP 21
IP 21
Dimensiuni de gabarit (hxlxL):
250 x 170 x 180 mm
250 x 117 x 134 mm
Tipul utilizării:
Feroviar
Feroviar

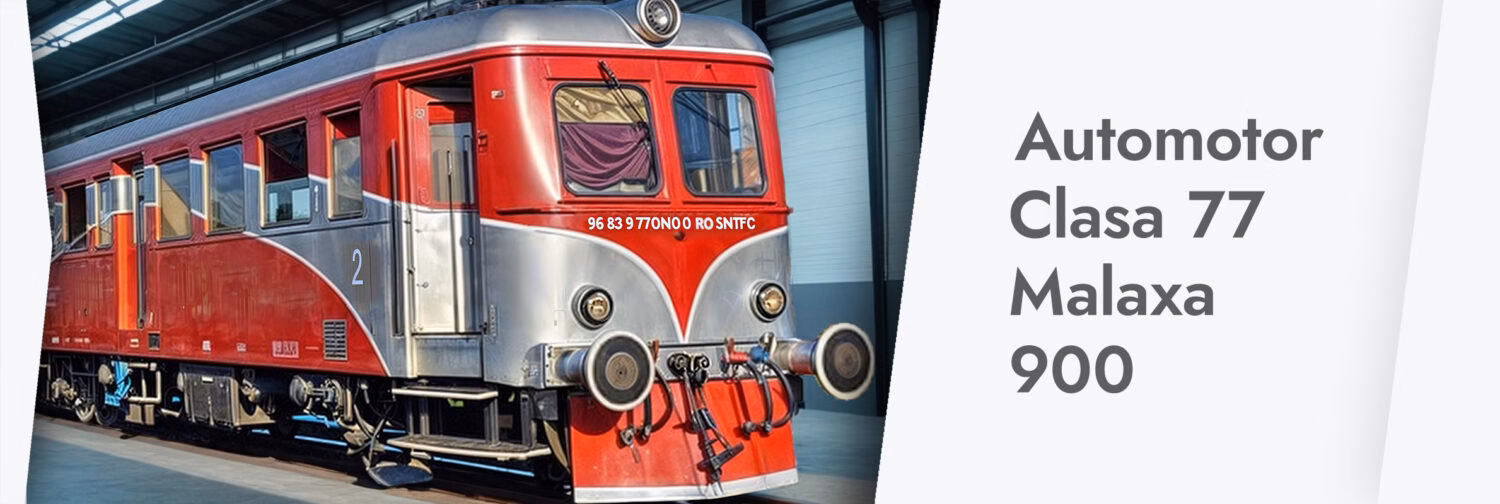

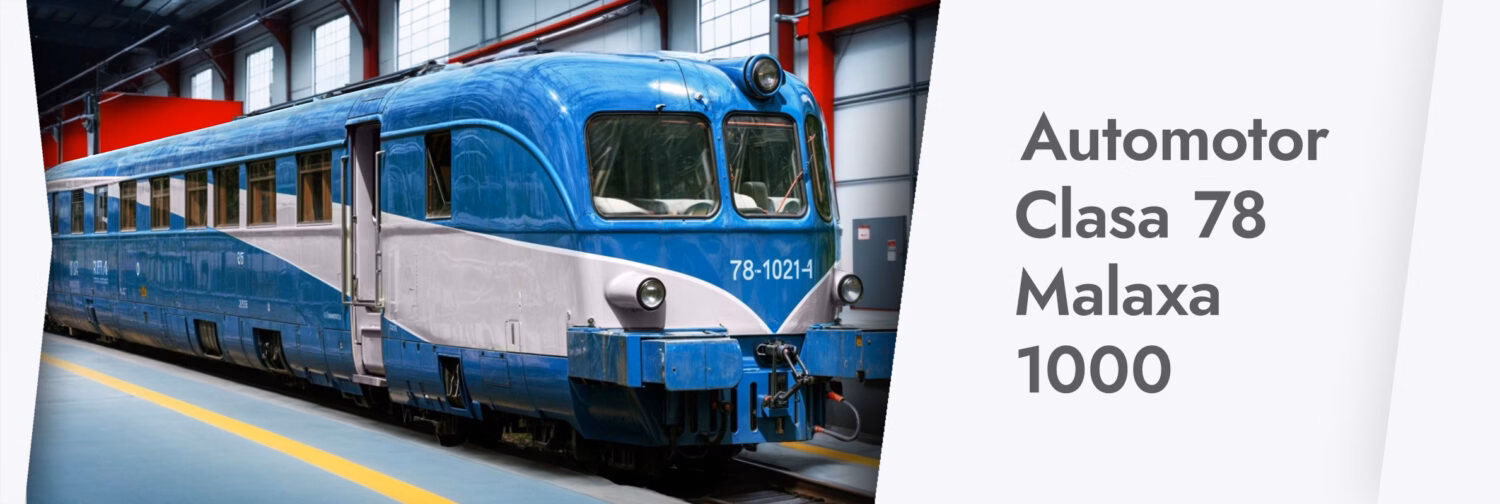

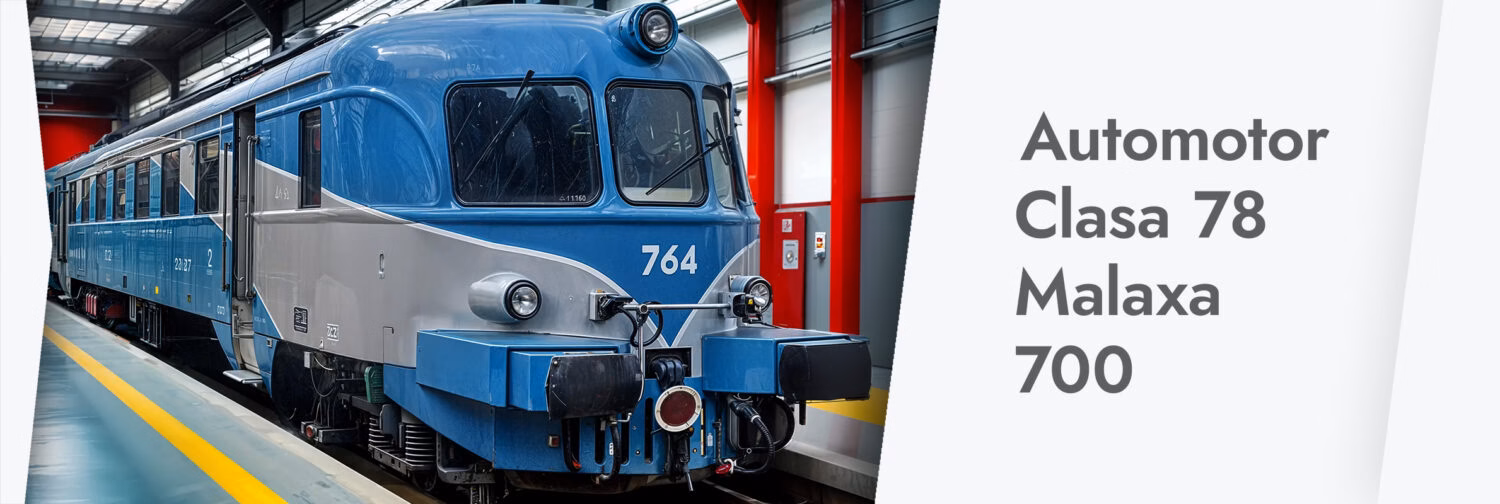

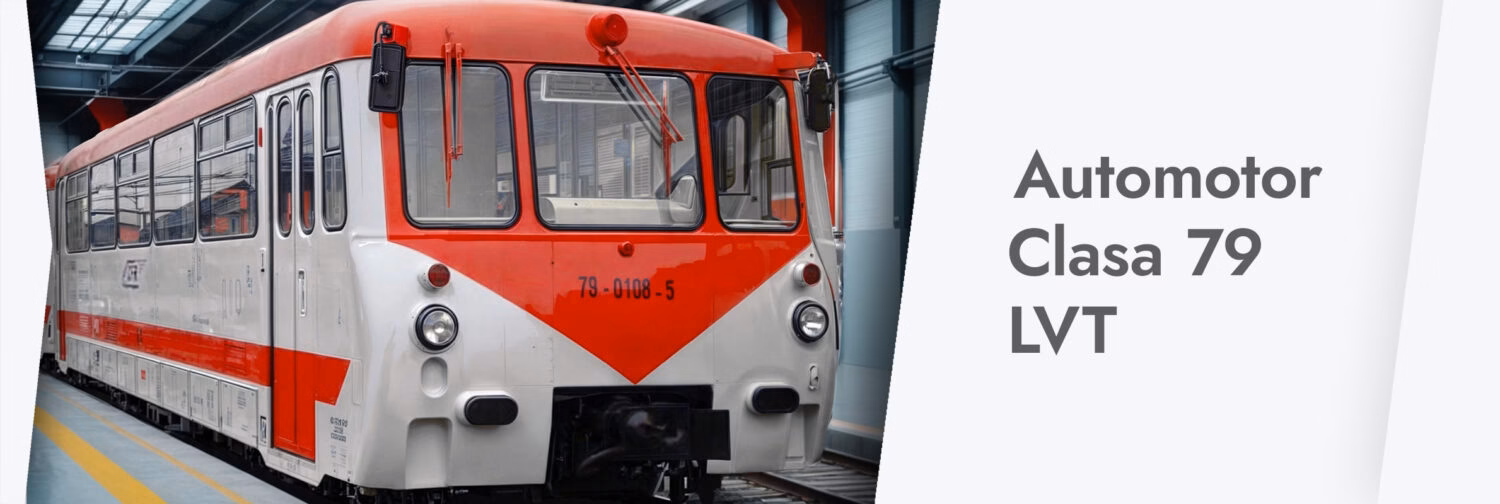

Aplicatii ale acestui produs
